Выбор опалубки перекрытий

Монолитное строительство требует применения особых приемов.

Перекрытия сооружаются на месте методом заливки бетонного раствора в собранную по заданному размеру опалубку.

Разборная конструкция состоит из нескольких элементов: стоек, треног, ригелей, универсальных вилок и плит влагостойкой фанеры.

Выбор опалубки перекрытия – дело серьезное: для каждого случая необходимо точно подбирать количество деталей и спецификацию.



Как правильно рассчитать количество элементов опалубки



Так как основными несущими элементами разборной опалубки перекрытий являются стойки-домкраты, начнем с расчета количества этих деталей.

Основной фактор, влияющий на порядок установки опорных элементов, – мощность возводимого перекрытия.

Объем, а соответственно и масса бетона, зависит от глубины слоя залитого раствора.

Если толщина возводимого изделия не превышает 23 см, стойки выставляются на расстоянии не более 2 м.

Для перекрытия в 28 см дистанцию между домкратами сокращают до 170 см.

Если заливаемый горизонтальный монолит имеет толщину от 29 до 32 см, опоры монтируется через каждые полтора метра.

Изделие монтажной толщиной от 33 до 45 см должно поддерживаться стойками с интервалом не более 100 см.

Количество унивилок совпадает с числом необходимых стоек.

Треноги, функция которых состоит в удерживании стоек в строго вертикальном положении, устанавливаются не под каждую опору, а в шахматном порядке.

Правильное расположение треног разборной опалубки перекрытий должен рассчитывать опытный инженерный работник соответствующей квалификации.

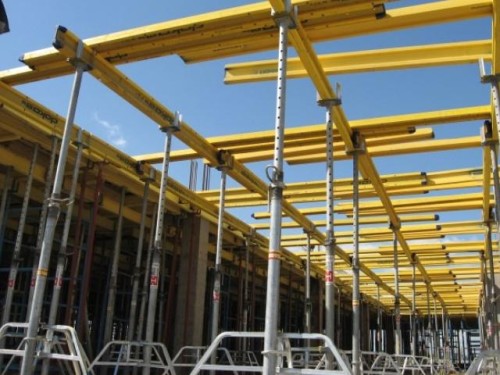

Рассчитав частоту установки опорных домкратов, можно планировать порядок установки ригелей, представляющих собой двутавровые балки из древесины с фанерной вставкой.

Следует учесть, что ригели ставятся в два слоя перпендикулярно один другому.

Данный метод монтажа горизонтальных балок позволяет равномерно распределять нагрузку от залитого бетона на стойки.

Фанера укладывается поверх ригелей сплошным ковром без зазоров.

В межэтажных перекрытиях необходимо оставить проемы для лестничных маршей или люков, а также стаканы для проводки коммуникаций.



Выбор элементов по характеристикам



При расчете состава деталей при выборе опалубки перекрытия важно учесть не только количество, но и модели элементов.

В основном это требование относится к стойкам, так как в зависимости от высоты несущая способность данных элементов изменяется до четырехкратного значения.

Например, стойка 4,2 м в максимально выдвинутом вверх положении (4,2 м) способна выдержать всего 860 кг нагрузки, а в максимально сложенном (2,5 м) виде – 2593 кг.
